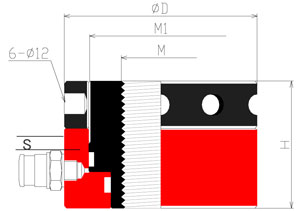

| 標準型油圧ナット寸法表 |
| 油圧ナット |
 |
【特 徴】
■ナットが油圧式の為、締付トルク工具を必要としない。
■ボルトを油圧ナットで直接引っ張るのでネジの焼付きがない。
■軸力を直接ボルトに与える事が出来るので、正確な締め付けが出来る。
■締付け時の摩擦係数を考慮する必要がない。
■狭い場所にも対応出来、作業が且つ安全に行える。
■緩め作業も容易に行える。 |
|
| 油圧ナットの原理 |
 |
締付けの概略
ポンプから吐出された圧油Pがナットに流入すると、ピストンを押し上げます。この圧力は、ピストン外径（D）と、シリンダー内径（ｄ）との有効断面積に作用し、Fという力となってピストンに噛み合わされたボルトを上方向に引っ張ります。
同時に、ナットはF'という反力でフランジを押しつけます。当然、引っ張り上げられたボルトは伸び、ピストンとナットの間に空間が生じます。
ピストンの外径にはロックナット内径と同じネジが加工されていますので、ピストンにロックナットをねじ込み、油圧を解放することにより、引っ張り上げた力と同一力で締め付けを行う事が出来ます。
|
|

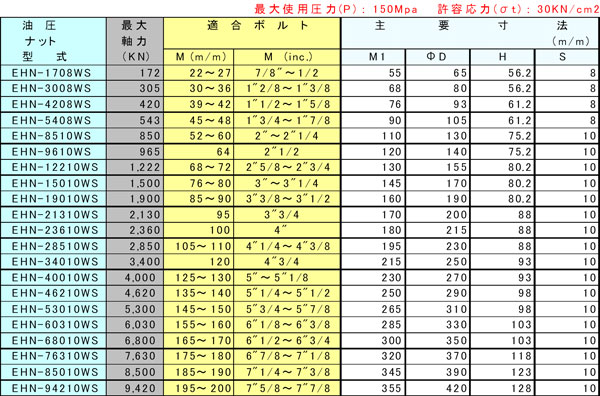

| 標準型油圧ナット寸法表 参照
|
| 下記製品の納期に関しまして、全て受注生産の為ご確認下さい。 |
 |
